پرینت سهبعدی FDM چیست؟ راهنمای کامل از صفر تا صد
مقدمه:
پرینت سهبعدی در سالهای اخیر از یک فناوری تخصصی به ابزاری کاربردی برای تولید قطعات، نمونهسازی، ساخت ماکت، پروژههای دانشجویی و حتی تولید محصولات نهایی تبدیل شده است. در میان روشهای مختلف چاپ سهبعدی، فناوری FDM محبوبترین و پرکاربردترین روش محسوب میشود. اگر قصد دارید با پرینت سهبعدی آشنا شوید، قطعهای را سفارش دهید یا حتی یک پرینتر سهبعدی خریداری کنید، آشنایی با فناوری FDM اولین قدم شما خواهد بود. در این مقاله به زبان ساده بررسی میکنیم که پرینت سهبعدی FDM چیست، چگونه کار میکند، چه مزایا و معایبی دارد و در چه کاربردهایی استفاده میشود.
پرینت سهبعدی FDM چیست؟
FDM مخفف عبارت Fused Deposition Modeling به معنای «مدلسازی با لایهگذاری مذاب» است. در این روش، یک رشته پلاستیکی به نام فیلامنت داخل نازل دستگاه ذوب شده و به صورت لایهبهلایه روی یکدیگر قرار میگیرد تا در نهایت قطعه سهبعدی ساخته شود. به بیان ساده، پرینتر FDM پلاستیک را ذوب کرده و مانند یک ربات بسیار دقیق، آن را در مسیر مشخص قرار میدهد تا شکل نهایی قطعه ایجاد شود. این فناوری به دلیل هزینه مناسب، تنوع متریال و سهولت استفاده، رایجترین روش چاپ سهبعدی در جهان محسوب میشود.

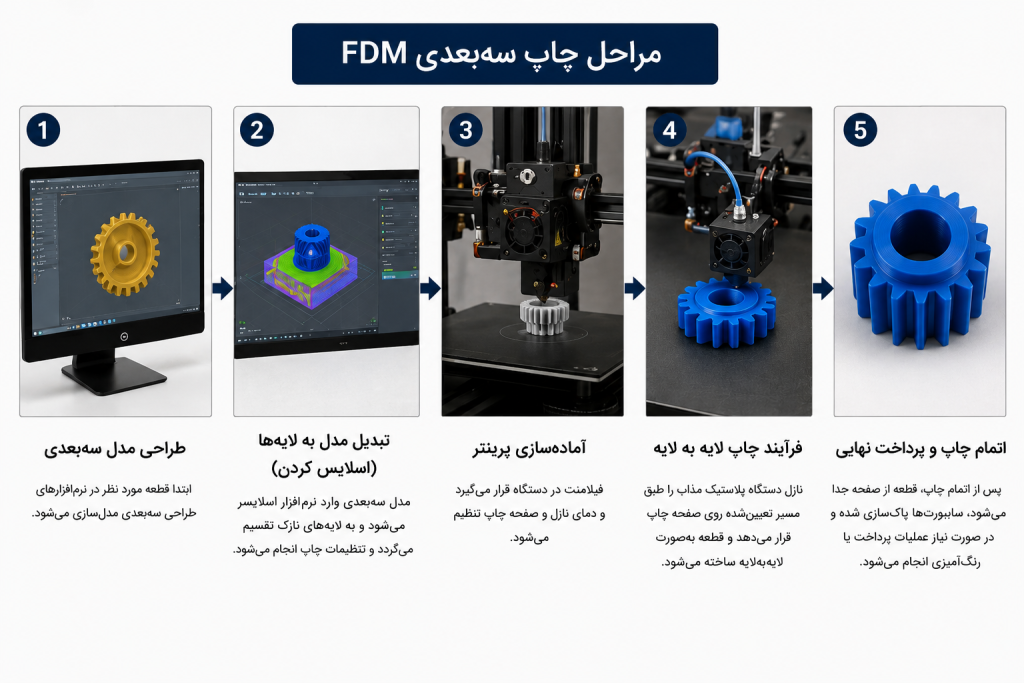

نحوه عملکرد پرینت سهبعدی FDM فرآیند چاپ سهبعدی FDM معمولاً شامل مراحل زیر است:
1. طراحی مدل سهبعدی: ابتدا قطعه مورد نظر در نرمافزارهای طراحی سهبعدی مانند Fusion 360، SolidWorks یا Blender طراحی میشود.
2. تبدیل مدل به فایل چاپ: فایل سهبعدی وارد نرمافزار اسلایسر (Slicer) شده و به صدها یا هزاران لایه نازک تقسیم میشود.
3. آمادهسازی پرینتر: فیلامنت داخل دستگاه قرار گرفته و دمای نازل و صفحه چاپ تنظیم میشود.
4. شروع فرآیند چاپ: نازل دستگاه پلاستیک مذاب را طبق مسیر تعیینشده روی صفحه چاپ قرار میدهد و قطعه به صورت لایهبهلایه ساخته میشود.
5. پرداخت نهایی: پس از اتمام چاپ، ساپورتها جدا شده و در صورت نیاز عملیات پرداخت یا رنگآمیزی انجام میشود.

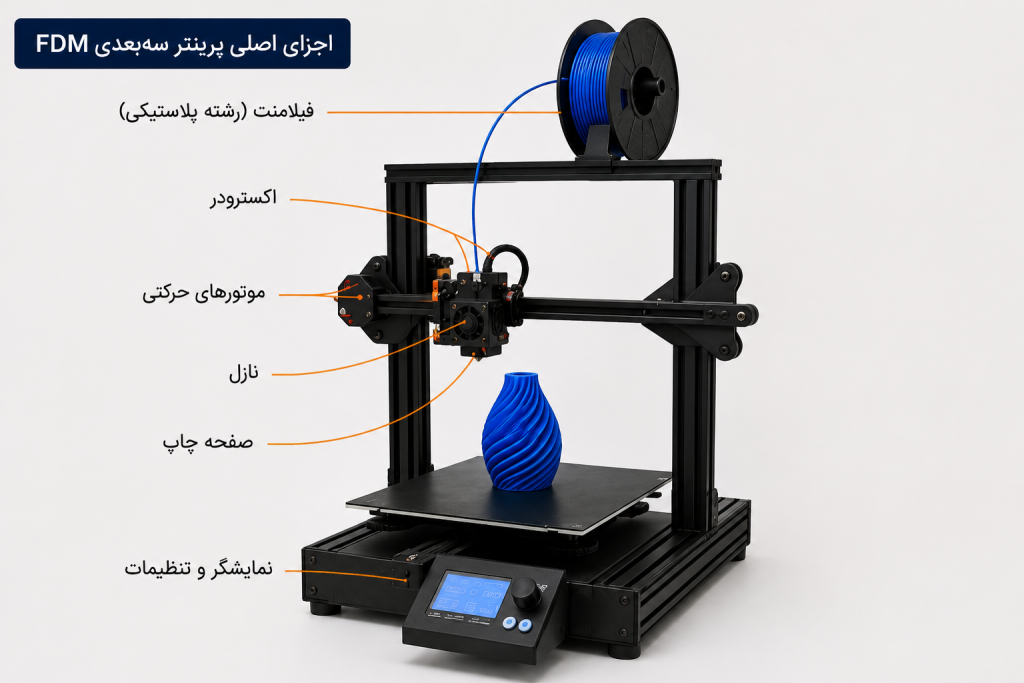

مهمترین اجزای یک پرینتر سهبعدی FDM:
نازل (Nozzle) بخشی که فیلامنت در آن ذوب شده و از آن خارج میشود.
اکسترودر (Extruder) مسئول هدایت فیلامنت به سمت نازل است.
هاتاند (Hot End) قسمتی که وظیفه گرم کردن و ذوب فیلامنت را بر عهده دارد.
صفحه چاپ (Build Plate) سطحی که قطعه روی آن ساخته میشود.
سیستم حرکتی موتورها و ریلهایی که هد چاپ را در محورهای مختلف حرکت میدهند.

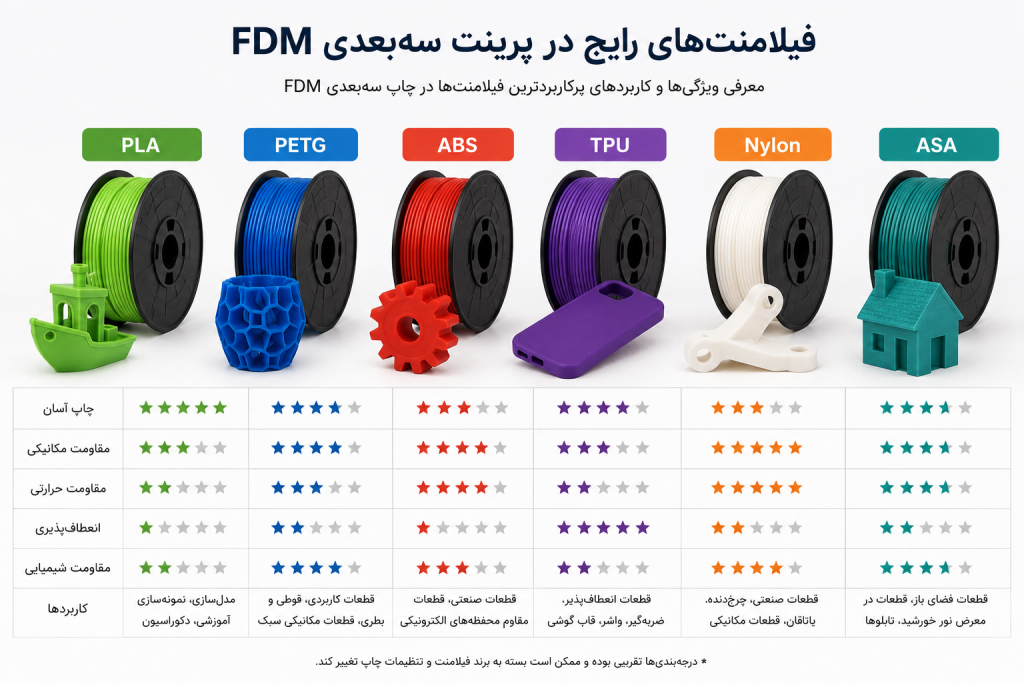

متریالهای رایج در پرینت سهبعدی FDM:
یکی از مزایای مهم FDM تنوع بالای مواد مصرفی آن است.
PLA: محبوبترین فیلامنت برای کاربران مبتدی
مزایا: – چاپ آسان – کیفیت سطح مناسب – قیمت اقتصادی
معایب: – مقاومت حرارتی پایین – شکنندگی نسبی
PETG: ترکیبی از سهولت چاپ و مقاومت بالا
مزایا: – مقاومت مکانیکی خوب – مقاومت شیمیایی مناسب – دوام بالا
معایب: – احتمال ایجاد رشتههای اضافی هنگام چاپ
ABS: فیلامنتی مقاوم برای کاربردهای صنعتی
مزایا: – مقاومت بالا – تحمل دمای مناسب
معایب: – احتمال تاب برداشتن – نیاز به کنترل دمای محیط
TPU: فیلامنت انعطافپذیر و لاستیکی
مزایا: – انعطاف بالا – جذب ضربه مناسب
معایب: سرعت چاپ پایین – دقت ابعادی پایین – رطوبت پذیری نسبتا بالا
Nylon: یکی از مقاومترین متریالهای FDM

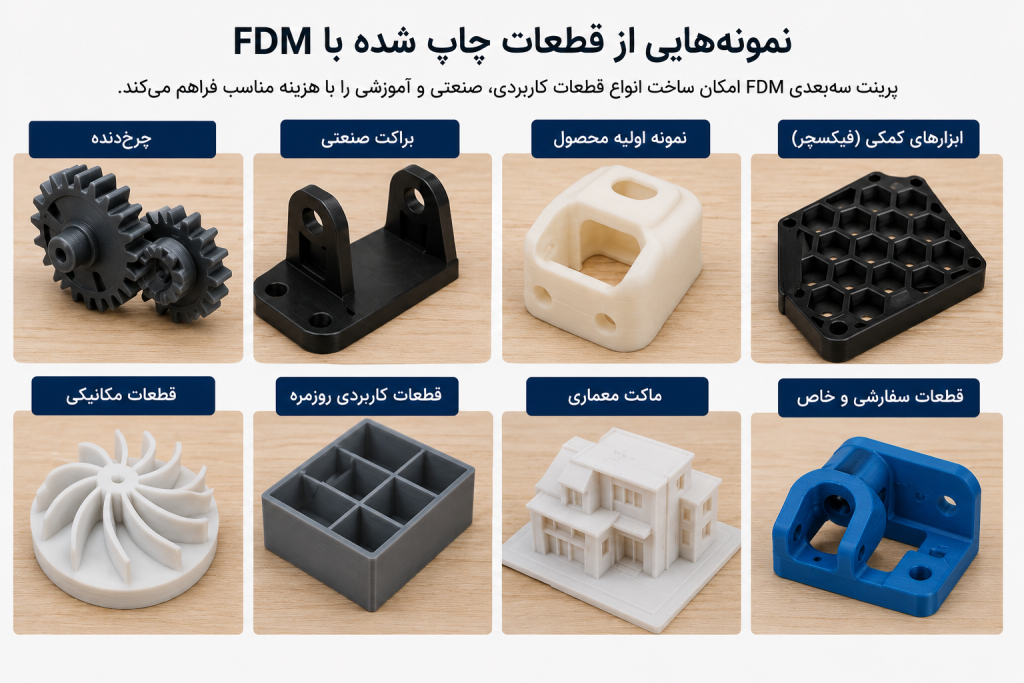

مزایا: مقاومت مکانیکی عالی – دوام بالا کاربردها: – چرخدنده – قطعات صنعتی – تجهیزات مکانیکی
معایب: جذب شدید رطوبت – سایش نازل – دمای چاپ بالا – جمع شدگی بالا
مزایا و معایت پرینت سهبعدی FDM:
مزایا: هزینه تولید پایین در مقایسه با بسیاری از روشهای ساخت، هزینه چاپ FDM بسیار مقرونبهصرفه است.
سرعت نمونهسازی سریع، میتوان نمونه اولیه یک قطعه را در مدت کوتاهی تولید کرد.
تنوع متریال، امکان استفاده از انواع مختلف فیلامنت برای کاربردهای گوناگون وجود دارد.
مناسب برای تولید سفارشی، ساخت قطعات تکتعداد یا تیراژ پایین بسیار اقتصادی است.
همچنین کاهش ضایعات در این روش از ویژگی های این روش ساخت است.
معایب: پرینت سهبعدی FDM خطوط لایهها قابل مشاهده ایی ایجاد میکنند که این امر موجب میشود که سطح قطعات معمولاً کاملاً صاف نیست و خطوط لایهها دیده میشوند.
محدودیت در دقت بسیار بالا برای قطعاتی که جزئیات بسیار ریز دارند، فناوریهای رزینی گزینه مناسبتری هستند.
زمان چاپ طولانی برای قطعات بزرگ هرچه قطعه بزرگتر باشد، زمان ساخت افزایش پیدا میکند.
جمعبندی:
پرینت سهبعدی FDM محبوبترین فناوری چاپ سهبعدی در جهان است که با ذوب و لایهگذاری فیلامنت پلاستیکی، قطعات سهبعدی را تولید میکند. هزینه مناسب، تنوع متریال، سهولت استفاده و قابلیت تولید قطعات کاربردی باعث شده است که این فناوری در صنایع مختلف، مراکز آموزشی، شرکتهای مهندسی و حتی کاربران خانگی جایگاه ویژهای پیدا کند. اگر قصد ساخت نمونه اولیه، تولید قطعات سفارشی یا اجرای پروژههای صنعتی را دارید، فناوری FDM میتواند یکی از بهترین و اقتصادیترین گزینهها برای شما باشد.
نویسنده: علیرضا پورعلی – در تاریخ 9 خرداد 1405
