ساخت قطعات سفارشی با پرینت سه‌بعدی؛ از طراحی تا تولید نهایی
گاهی قطعه‌ای لازم داریم که در بازار پیدا نمی‌شود، تولید آن متوقف شده یا نمونه آماده با نیاز ما هماهنگ نیست. پرینت سه‌بعدی راهی سریع برای ساخت نمونه یا تعداد محدود است. نتیجه خوب فقط به دستگاه وابسته نیست؛ تعریف نیاز، طراحی، انتخاب متریال و کنترل کیفیت نیز اهمیت دارند. در ادامه، مسیر ساخت قطعات سفارشی با پرینت سه‌بعدی را بررسی می‌کنیم.
ساخت قطعه سفارشی با پرینت سه‌بعدی چیست؟
قطعه سفارشی براساس ابعاد، عملکرد و شرایط استفاده مشتری طراحی یا اصلاح می‌شود. قاب برد، براکت، نگهدارنده، رابط، بوش، دستگیره، شابلون و نمونه اولیه از کاربردهای رایج هستند. در روش FDM ، فیلامنت ذوب‌شده لایه‌لایه روی هم قرار می‌گیرد تا مدل دیجیتال به جسم واقعی تبدیل شود. مزیت اصلی این روش، تولید تعداد کم بدون قالب‌سازی گران است؛ البته هر پروژه باید از نظر هندسه، دقت و شرایط کاری بررسی شود.
چه قطعاتی برای این روش مناسب‌اند؟
پرینت سه‌بعدی برای نمونه‌سازی، قطعات یدکی کم‌تیراژ، محصولات شخصی‌سازی‌شده و ابزارهای کمکی مناسب است. قاب‌ها، پایه‌ها، گیره‌ها و رابط‌ها معمولاً گزینه‌های خوبی هستند. قطعات ایمنی‌حیاتی، اجزای تحت فشار زیاد یا بخش‌هایی که شکست آن‌ها خطر ایجاد می‌کند، به بررسی دقیق‌تری نیاز دارند. گاهی ماشین‌کاری یا تزریق پلاستیک منطقی‌تر است. روش ساخت باید براساس کاربرد، تعداد، دقت و بودجه انتخاب شود.
مرحله اول: تعریف نیاز و جمع‌آوری اطلاعات
ابتدا باید بدانیم قطعه قرار است چه کاری انجام دهد. ابعاد، محل نصب، تعداد، نیرو، دمای محیط، رطوبت، نوع اتصال و عمر مورد انتظار را مشخص کنید. اگر نمونه فیزیکی دارید، آن را همراه اندازه‌گیری ارائه دهید. عکس‌های واضح شکل را نشان می‌دهند، اما برای تعیین اندازه و تلرانس کافی نیستند. نقشه اندازه‌گذاری‌شده، فایل CAD یا نمونه سالم، خطای طراحی را کاهش می‌دهد و برآورد را واقعی‌تر می‌کند.

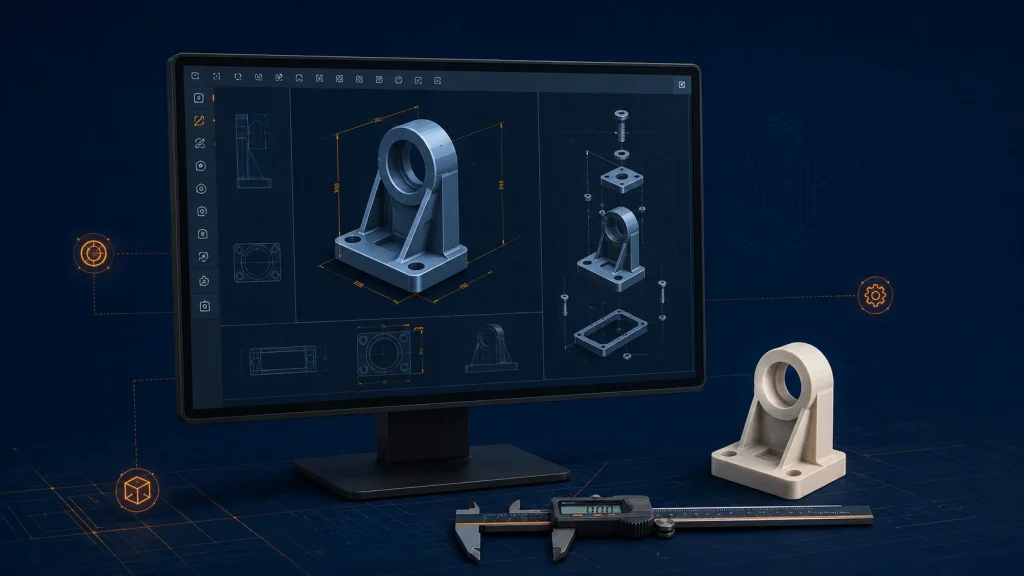

مرحله دوم: طراحی سه‌بعدی در سالیدورک
اطلاعات پروژه در نرم‌افزار CAD به مدل قابل‌ساخت تبدیل می‌شوند. سالیدورک برای طراحی قطعات مکانیکی و اصلاح ابعاد مناسب است. طراح باید ضخامت دیواره، محل پیچ‌ها، شعاع گوشه‌ها، جهت نیرو، لقی مونتاژ و محدودیت‌های چاپ را در نظر بگیرد. مدلی که روی نمایشگر زیباست، ممکن است ساپورت زیادی بخواهد یا در جهت لایه‌ها ضعیف باشد. طراحی مناسب میان عملکرد، چاپ‌پذیری، استحکام و هزینه تعادل ایجاد می‌کند.
مرحله سوم: آماده‌سازی فایل و تنظیم چاپ
پس از نهایی‌شدن مدل، فایل با فرمت مناسب خروجی گرفته می‌شود. STL رایج است، اما 3MF اطلاعاتی مانند واحد اندازه‌گیری را بهتر نگه می‌دارد. سپس مدل وارد اسلایسر می‌شود و جهت قرارگیری، ارتفاع لایه، تعداد دیواره‌ها، پرشدگی، ساپورت و سرعت تعیین می‌شوند. پرشدگی بیشتر همیشه استحکام بیشتری ایجاد نمی‌کند؛ گاهی افزایش دیواره‌ها مؤثرتر است. تنظیمات باید متناسب با هندسه و کاربرد همان قطعه انتخاب شوند.

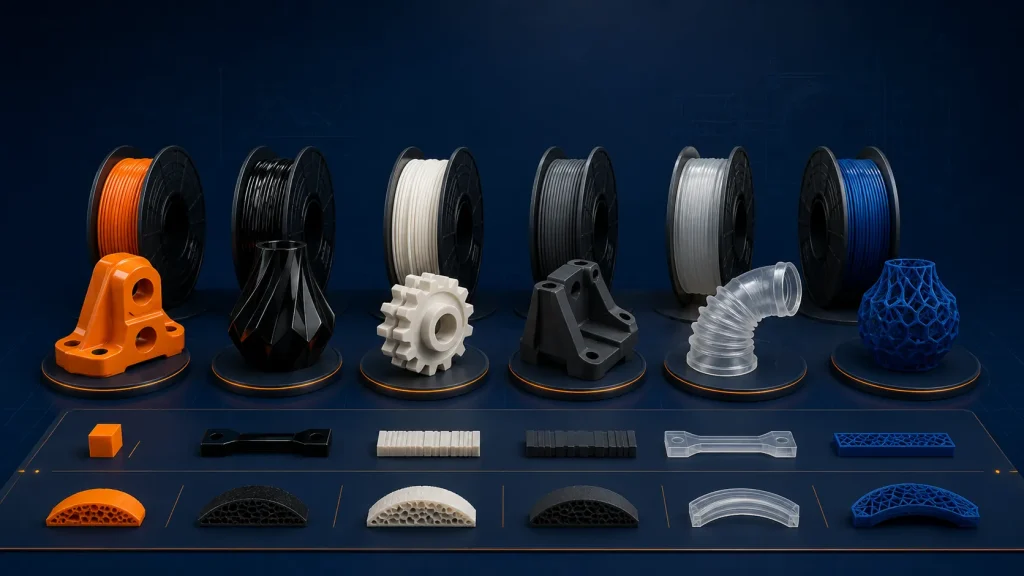

مرحله چهارم: انتخاب متریال مناسب
انتخاب فیلامنت فقط انتخاب رنگ نیست. PLA چاپ آسانی دارد و برای ماکت و کاربردهای سبک مناسب است. PETG مقاومت ضربه‌ای و رطوبتی بهتری دارد و برای بسیاری از قطعات کاربردی گزینه متعادلی است. ABS و ASA تحمل حرارتی بیشتری دارند، ولی به کنترل دما و تهویه نیاز دارند. TPU انعطاف‌پذیر است و در ضربه‌گیرها یا پایه‌های نرم استفاده می‌شود. نیرو، دما، نور خورشید، انعطاف و بودجه را بررسی کنید.
مرحله پنجم: نمونه‌سازی، چاپ و کنترل کیفیت
برای قطعات مونتاژی یا جدید، ساخت نمونه آزمایشی ارزشمند است. نمونه اولیه کمک می‌کند ابعاد، محل سوراخ‌ها، قرارگیری و عملکرد واقعی بررسی شوند. ممکن است پس از آزمایش، قطر سوراخ تغییر کند، دیواره‌ای ضخیم‌تر شود یا گوشه‌ای اصلاح گردد. پس از تأیید، چاپ نهایی انجام می‌شود و جهت مدل با مسیر نیرو هماهنگ می‌گردد. سپس ساپورت‌ها جدا می‌شوند و سطح، ابعاد مهم و چسبندگی لایه‌ها کنترل می‌شوند. بسته به پروژه، پرداخت یا نصب مهره حرارتی نیز انجام می‌شود.
قیمت ساخت قطعات سفارشی چگونه محاسبه می‌شود؟
قیمت فقط براساس وزن فیلامنت تعیین نمی‌شود . زمان طراحی، پیچیدگی هندسه، ابعاد، مدت کار دستگاه، متریال، ساپورت، تعداد، پرداخت و کنترل کیفیت بر هزینه اثر دارند. گاهی قطعه‌ای سبک به دلیل جزئیات زیاد یا چاپ طولانی، گران‌تر می‌شود. ارائه فایل سه‌بعدی یا اطلاعات دقیق، برآورد را سریع‌تر می‌کند. برای کاهش هزینه می‌توان جهت چاپ، ضخامت، پرشدگی یا طراحی را بهینه کرد، اما کاهش بی‌حساب کیفیت ممکن است باعث چاپ مجدد شود.
چه زمانی پرینت سه‌بعدی مناسب نیست؟
اگر تعداد تولید بسیار بالا باشد، قالب‌گیری تزریقی می‌تواند قیمت هر قطعه را کاهش دهد. قطعات دارای تلرانس بسیار دقیق، سطح کاملاً صیقلی، دمای کاری شدید یا بارگذاری حساس ممکن است به ماشین‌کاری یا فرایند دیگری نیاز داشته باشند. ابعاد قطعه نیز باید با حجم ساخت دستگاه هماهنگ باشد؛ تقسیم مدل به چند بخش همیشه استحکام مطلوب ایجاد نمی‌کند. بررسی محدودیت‌ها پیش از سفارش از اتلاف زمان و هزینه جلوگیری می‌کند.
برای ثبت سفارش چه اطلاعاتی لازم است؟
کاربرد، تعداد، ابعاد، شرایط محیطی و زمان تحویل را توضیح دهید. اگر فایل طراحی دارید، نسخه CAD را همراه فایل خروجی ارسال کنید. در نبود فایل، نمونه فیزیکی یا نقشه اندازه‌گذاری‌شده بهترین شروع است. محل‌های مونتاژ، نقاط اعمال نیرو و بخش‌های حساس را مشخص کنید. همچنین بگویید قطعه برای آزمایش، استفاده روزمره یا تولید محدود لازم است تا طراحی، متریال و تنظیمات مناسب انتخاب شوند.
پرسش‌های متداول
آیا می‌توان قطعه شکسته را دوباره ساخت؟
در بسیاری از موارد بله، به‌شرط آنکه ابعاد قابل‌اندازه‌گیری باشند و کاربرد قطعه با محدودیت مواد چاپی سازگار باشد. گاهی قسمت شکسته باید با توجه به محل نصب بازطراحی شود.
آیا عکس برای طراحی کافی است؟
عکس شکل را نشان می‌دهد، اما مقیاس و تلرانس را دقیق مشخص نمی‌کند. برای طراحی قابل‌اعتماد معمولاً نمونه، نقشه یا اندازه‌گیری با ابزار لازم است.
آیا قطعه چاپی می‌تواند محصول نهایی باشد؟
بله، بسیاری از قاب‌ها، نگهدارنده‌ها و قطعات کم‌تیراژ مستقیماً استفاده می‌شوند. مناسب‌بودن آن‌ها به طراحی، متریال، تنظیم چاپ و شرایط کاری بستگی دارد.
جمع‌بندی
ساخت قطعات سفارشی با پرینت سه‌بعدی زمانی نتیجه مطلوب می‌دهد که پروژه از تعریف مسئله آغاز شود و با طراحی، انتخاب متریال، نمونه‌سازی و کنترل کیفیت ادامه پیدا کند. این فناوری برای تولید تعداد کم، اصلاح سریع طرح و ساخت قطعات بدون نمونه آماده مناسب است. هر قطعه باید از نظر استحکام، دما، دقت و ایمنی بررسی شود. همکاری مشتری و طراح، خطا را کاهش می‌دهد و تولید قطعه‌ای کاربردی و متناسب با نیاز را ممکن می‌کند.
